【Blender】ボーンを入れる(リギング)時にミラーできない時の対処法

wp_tmb_blender-bone-mirror

悩み

・Blender 2.79の操作とBlender 2.8,2.9と異なる…(拒絶反応を起こす)
・Blender 2.8, 2.9でボーンをミラーする方法が分からない
・「Blender 2.8, 2.9 ボーン ミラー できない」と検索をかけてもなかなか出てこない

そこで、自分なりに色々試した結果、x軸でボーンをミラーする方法が分かりました。
ボーンをミラー(左右対称)にすることでリギングが楽になります。
右手を動かしたときに、左手も動いてくれます。
今回は、Blenderでボーンをミラーする方法を示します。

ボーンをミラーにする方法

  1. 3Dモデルをz軸中心に配置.
blender-3dmodel-z-axis-position
  1. リグを生成します。

簡単にUnityでHumanoid化したいので、リグの生成にRig for VRCを使用します。
追加[Shift + A] → [アーマチュア] → [VRC_Humanoid_Rig]を選択します。
([オブジェクト]→[追加]→[アーマチュア]でもOK)

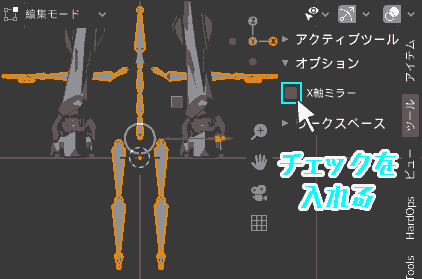

  1. [編集モード], リグを全選択し, 右側のツールバー[ツール]→[オプション]→[X軸ミラー]をONにします
Check the x-axis mirror
  1. これでミラー完了です。片方動かすと、もう片方も動いてくれます。
x-axis mirror success

後からミラーするとどうなるか

編集途中、左右非対称の3Dモデル、リグ済みで後から変更したい場合、X軸ミラーをオン、オフしたらどうなるか確かめた。

まずは先ほどの続きで、[X軸ミラー]をオフにして、ボーンをずらします。

Shift bones

再び[X軸ミラー]をオンにします。

そのまま: ボーンは変形しません。

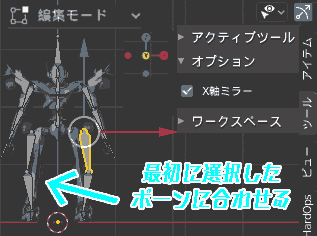

ボーンを移動する: 最初に選択したボーンに合わせる

Move according to the first selected bone

以上から、ボーンをリギングするときは、[X軸ミラー]をオンにして全体的な位置を調整し、最後は、[X軸ミラー]をオフにして細かい調整を行った方が良さそうです。

参考

Blenderのアーマチュア機能 – cg.xyamu.net

動作環境

  • Windows10 Pro
  • Blender 2.81, 2.90
  • 3Dモデル(Eraiser) 左右対称だとやりやすい
  • Rig for VRC – Booth
